ПІДКЛЮЧЕННЯ ПЕРЕТВОРЮВАЧА RS-232/422 ДЛЯ РОЗШИРЕННЯ RS-232

З: Я хочу використовувати RS-232 для використання перетворювачів RS-422 для розширення RS-232. Як їх підключити?

A: Це залежить від двох пристроїв, які підключені, незалежно від того, чи є вони пристроями DTE або DCE, як вони з'єднані разом, перш ніж додавати конвертер RS-232 / RS-422, скільки потрібно сигнальних ліній. Ця інформація призначена лише для пристроїв, які потребують тільки сигналу Receive (Rx) і Transmit (Tx), інші пристрої потребують більше пар підключення.

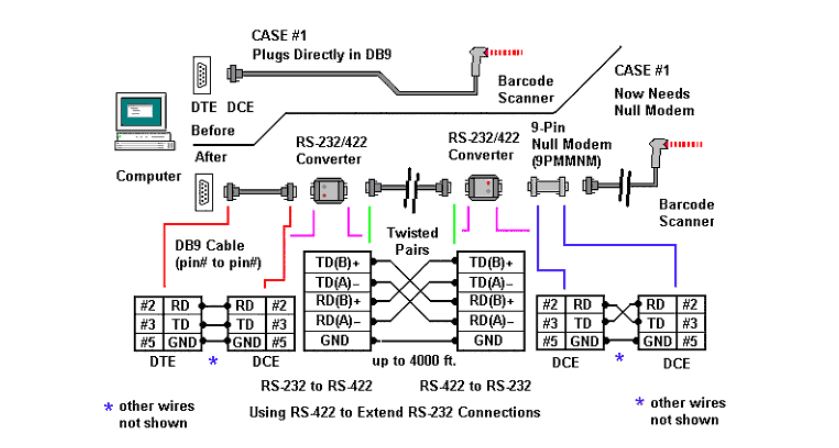

A1: CASE # 1: Пристрій підключається безпосередньо до послідовного порту комп'ютера. Порт комп'ютера налаштований як порт DTE, кабель пристрою налаштований як DCE для безпосереднього підключення. При цьому перший перетворювач RS-422 підключається до стандартного послідовного кабелю, підключеного шнуром # 1 до # 1, # 2 до # 2, і т.д. налаштований як DCE на стороні RS-232, а кабельні пристрої також є DCE. Див. Схему підключення для CASE # 1.

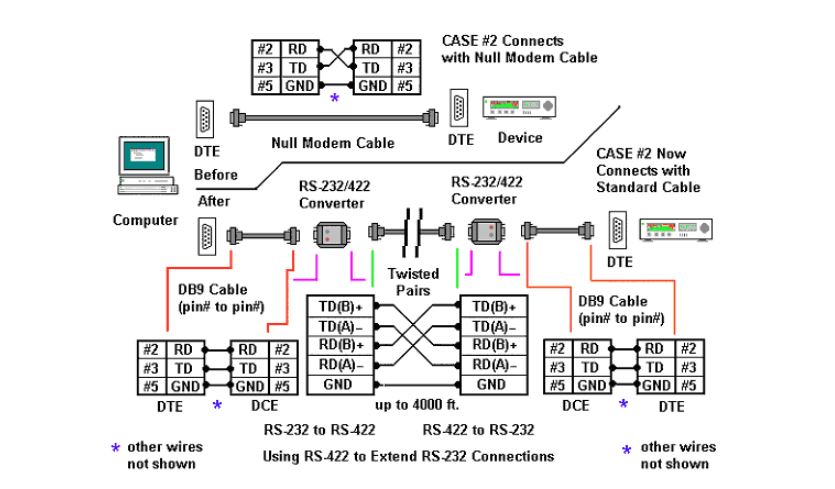

A2: CASE # 2: Пристрій підключається через кабель Null Modem (Crossover) до послідовного порту комп'ютера. Для цього оригінального з'єднання потрібний кабель модему Null, оскільки обидва комп'ютери та пристрої налаштовані як DTE. У цьому випадку перший конвертер RS-422 підключається до комп'ютера за допомогою стандартного послідовного кабелю, підключеного шнуром # 1 до # 1, # 2 до # 2, і т.д. Оригінальний кабель модему Null відкладається, не використовується. Новий стандартний послідовний кабель підключений до пристрою та другого перетворювача. Див. Схему підключення для CASE # 2.

A3: CASE # 3: У третьому випадку ми хочемо розширити набір RS-232 з'єднань між двома пристроями, але ми не знаємо, як налаштовано один з портів. Обидва пристрої використовують DB9F (жіночі) роз'єми. У нас є вольтметр. Ми знаємо, що перетворювачі є пристроями DCE. При живленні вихід RS-232 буде мати негативну напругу постійного струму порівняно з GND. Таким чином, ми підключаємо стандартний кабель до пристрою, підключаємо його, вимірюємо між штифтом № 5 кабелю до контакту №3. Якщо він має мінус напругу (зазвичай між -3VDC і -11VDC), підключіть його до роз'єму DB9 конвертера. Це з'єднання має бути нормальним. Якщо на виводі № 3 майже немає напруги, перевірте Pin # 2. Якщо воно має мінус напругу, використовуйте Null модемне з'єднання між пристроєм і перетворювачем для заміни штирьових з'єднань. Якщо жодна з них не має напруги, то потрібні розпірки для роз'єму / кабелю. Зробіть аналогічний тест для з'єднань RS-232 на іншому кінці. Напруга повинна бути на шпильці кабелю, що підключається до контакту №3. Ніяка схема підключення для CASE # 3, вона або буде відповідати CASE # 1 або CASE # 2, але може замість цього вимагати з'єднання з Null модемними з'єднаннями на обох конвертерах, якщо оригінальний кабель не використовується .

Номери PIN-кодів для з'єднань RS-422 не відображаються, вони можуть змінюватися в залежності від моделі, але ім'я сигналу відображатиметься на специфікації.

У випадку з DB25 RS-232 з'єднання, Pin # 2 є TD, Pin # 3 є RD, і Pin # 7 є GND.

Примітка: Ці цифри з'єднання не містять джерел живлення або ліній рукостискання, необхідних для живлення перетворювачів, що працюють від "порту". Пристрої, що працюють від порту, зазвичай потребують лінії RTS і лінії DTR високої (рівень сигналу + 11 В пост. Току), для обох кінців може знадобитися джерело живлення, якщо напруга передавача RS-422 менше 4,4 вольт TD (B) до TD (A) ). Для розпізнавання RS-232 див. Розділ FAQ по підключенню RS-232, який працює !.

Ця інформація допоможе вам зробити з'єднання, необхідні для найпоширеніших з'єднань.
